咨询热线
作者：本站 来源：原创 时间：2016-09-09 浏览量：5598

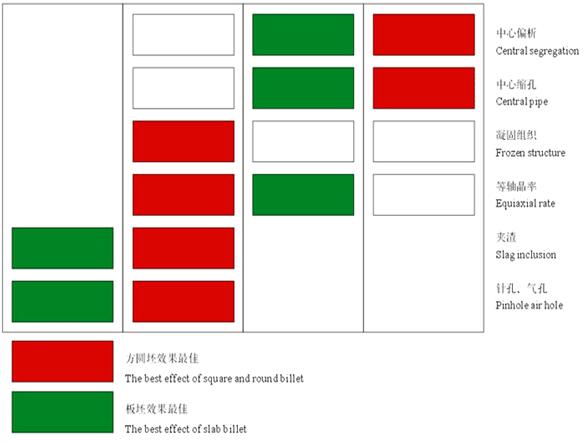

不同安装位置的电磁搅拌器对不同坯形所达到的冶金效果是不同的。
对方圆坯而言：
*结晶器电磁搅拌几乎对所有项目均有作用，因此用得最多。
*凝固末端电磁搅拌一般与结晶器电磁搅拌配合使用，在特别需要改善高合金钢、高碳钢的中心偏析与中心缩孔时使用最多。
*二冷区电磁搅拌的作用与结晶器的相同但不如结晶器电磁搅拌，因此用得很少。
对板坯而言：
*结晶器电磁搅拌对宽厚比小于4的小板坯作用明显，可以有效改善铸坯的表面质量，内部夹杂及气泡。
*结晶器电磁铸流控制（包括电磁制动、电磁加速、电磁减速、fc mold）对所有坯形均有作用，可以明显改善铸坯的表面质量，内部夹杂及气泡。
*二冷区电磁搅拌采用了最适合板坯的直线搅拌方式，搅拌范围大幅增加，因而可以非常明显的改善铸坯的内部裂纹、中心偏析，大幅增加等轴晶率，因此用得最多。
一组低倍组织照片：
无搅拌（方坯） 有搅拌（方坯结晶器） 无搅拌（方坯）
有搅拌（方坯结晶器） 搅拌（圆坯） 有搅拌（圆坯结晶器）
无搅拌（圆坯） 有搅拌（圆坯末端） 有搅拌（圆坯末端）
无搅拌（板坯） 有搅拌（板坯二冷区）
有搅拌（板坯二冷区）
